Помещения и зоны

Вкладка «Помещения»

В этом разделе находятся список помещений на объекте.

Из AutoCAD выгружаются маркеры помещений и маркеры экспликаций помещений. На данной вкладке редактируется информация о помещениях.

Маркер - он описывает зону ограниченную полилинией на плане. Данные маркеры используются или для описания помещений на данной отметке, или для разбиения планов по функциональному назначению например розеточная сеть, осветительная сеть, система уравнивания потенциалов, слаботочная сеть и т.д. Маркер несёт информацию о отметке плана и отметке прокладки кабелей.

Если в зоне маркера встречаются зоны помещений и маркеры помещений то данный маркер становится маркером экспликации помещений.

Маркер экспликации помещений по сути является маркером этажа, но даже на одном этаже можно расположить несколько маркеров на разных уровнях этажа. Или даже использовать маркеры с одинаковой отметкой (при необходимости).

Маркеры помещений - аналогично обычному маркеру описывает зоны ограниченные полилинией на плане, но уже описывают не этаж, а конкретное помещение.

  1. строка поиска - для поиска помещения по названию

  2. номер помещения - в AutoCAD для маркера помещения можно задать номер и название помещения. Часто для удобства изначально задаются номера помещений, и далее на данной вкладке заполняется остальная информация

  3. копия - при нажатии на стрелку > происходит копирования номера помещения в название, можно кликнуть один раз на > на строке экспликации и все помещения принадлежащие этой экспликации будут обработаны

  4. название - название помещения

  5. зона - это зона в соответствии с СП 256.1325800.2016 (например Пищеблок, Кафе, Детский сад и т.д.) в зависимости от принадлежности к определённой зоне рассчитываются коэф.одновремённости для потребителей из данной зоны

  6. пол - абсолютная отметка чистого пола, если этажей несколько то отметки отличаются (например 0, 3000, -2800)

  7. потолок - относительная отметка чистого потолка и подвесного/подшивного относительно уровня пола данного этажа

  8. класс эл.безопасности - класс помещения электробезопасности

  9. взр/влаж - класс помещения по взрывопожаробезопасности и влажности

  10. отметка - базисная отметка уровня полы для всего этажа, информация о отметки пола в помещениях приоритетнее данной отметки

  11. кабель - если расчёт кабелей производится упрощённо без отрисовки трасс то учитывается данная отметка прокладки кабелей. Расчёт кабелей производится от отметки щита, подъём/опуск до трассы (координата Z) далее координаты XY расстояние до потребителя, и далее Z подъём/опуск до потребителя. При учёте кабеля между этажами дополнительно учитывается подъём кабеля от трассы одного этажа до трассы другого. В случае если в проекте отрисованы трассы, это значение игнорируется.

  12. цветом выделена строка с экспликацией помещений

  13. список помещений принадлежащих данной экспликации

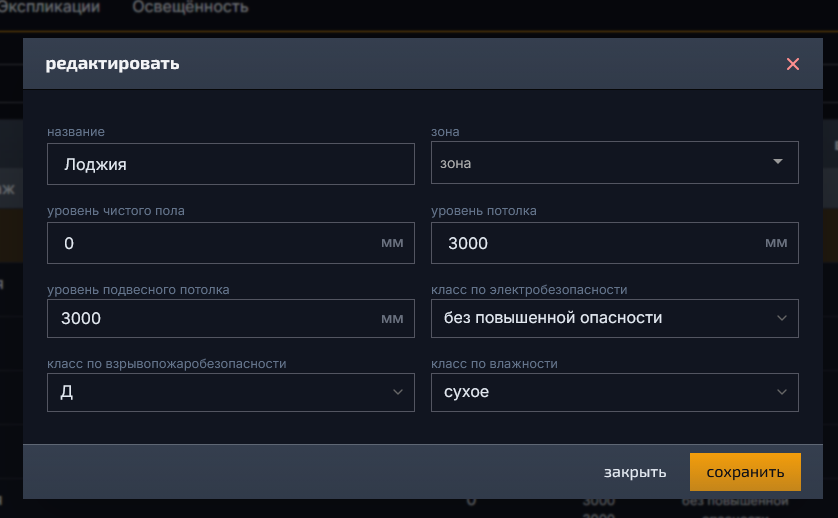

Для редактирования номера и названия помещения нужно кликнуть кнопку редактирование. Если выйти из режима редактирования можно перетаскивать помещения в нужном порядке. Остальные параметры редактируются в модальном окне при нажатии клавиши F2

После редактирования всех параметров на главной странице нужно нажать комбинацию ctrl+S для сохранения изменений

Вкладка «Маркеры»

В этом разделе находятся список маркеров экспликаций без помещений.

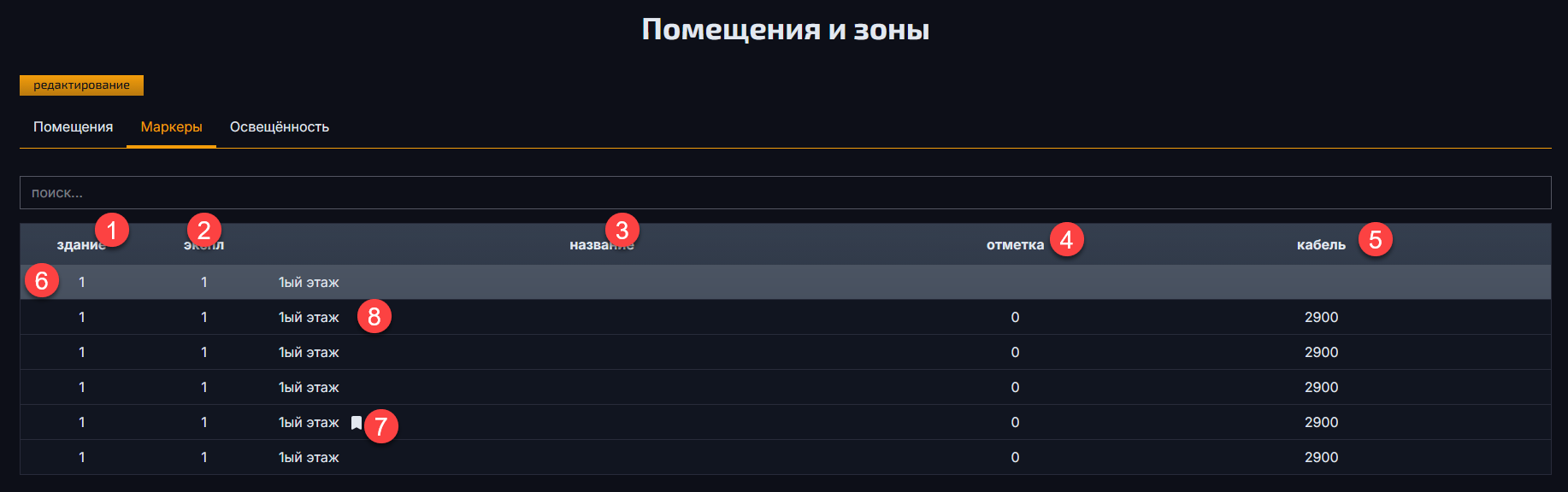

  1. здание - если на одном чертеже проектируется несколько зданий, то маркеры можно разнести по разным зданиям с помощью этого параметра

  2. экспл - это отметка принадлежности группы маркеров к одному маркеру эксплликации

  3. название - название маркеров, могут быть разными

  4. отметка - абсолютная отметка чистого пола для данного маркера

  5. кабель - см. выше п.11

  6. группа маркеров с одинаковыми параметрами здание и экспл

  7. маркер экспликаций - базовый маркер отмечен флажком, относительно его считаются габариты помещений

  8. обычные маркеры

Аналогично предыдущей вкладке для редактирования информации о маркере нужно кликнуть кнопку редактирование.

Вкладка «Освещённость»

На данной вкладке приводятся расчёты освещённости по помещениям в нормальном и аварийном режимах работы. Расчёт производится по упрощённой методике исходя из площади помещения и суммарного светового потока от источников света. Данный расчёт производится автоматически при использовании светильников из базы данных с известной величиной светового потока.

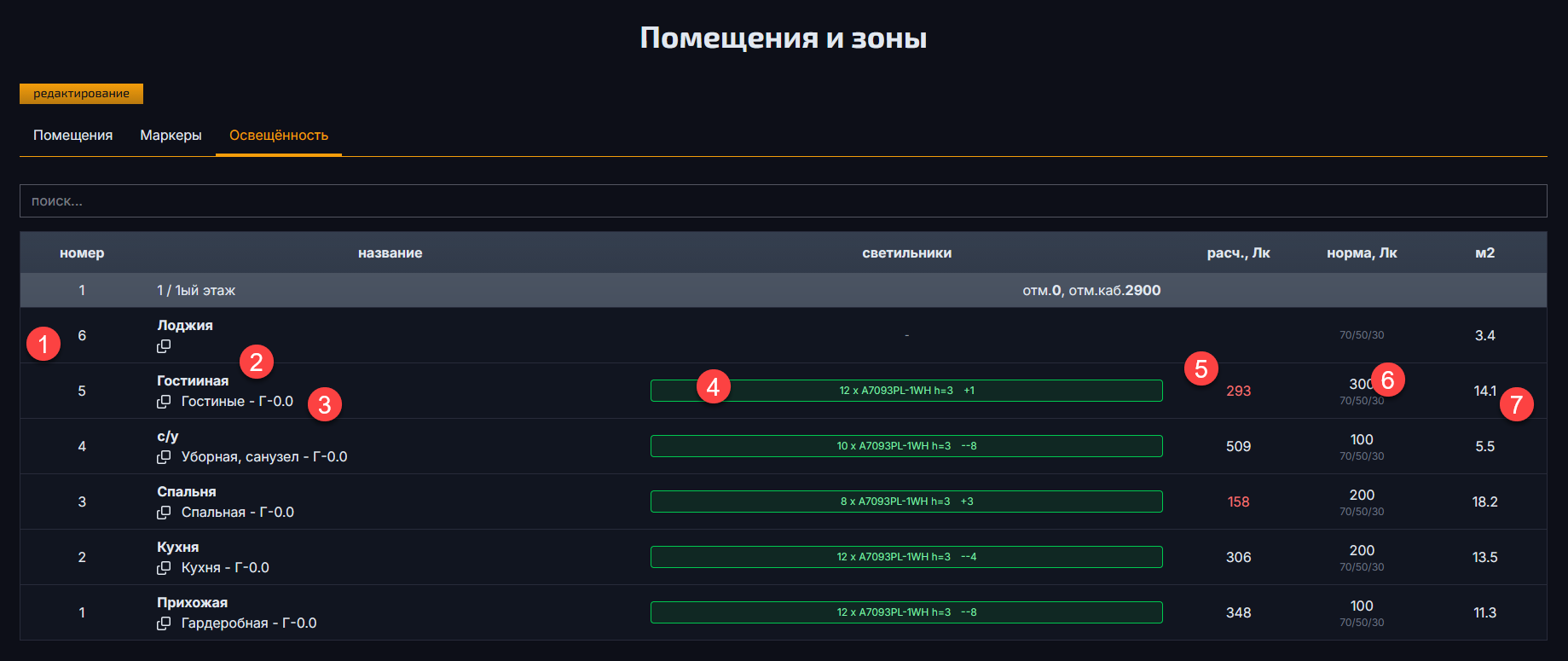

  1. номер - номера помещений

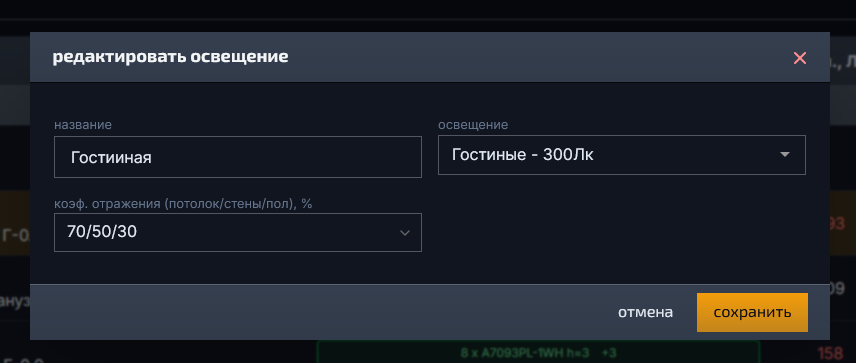

  2. название - в данном поле присутствует два названия помещения, одно название из Вашего проекта которое Вы ввели ранее. Второе название это сопоставленное название из табл.Л.1 СП 52.13330.2016 "Естественное и искусственное освещение" при нажатии F2 на строке с помещением открывается модальное окно в котором можно указать назначение помещения.

  3. светильник - здесь находится список светильников которые Вы установили в данном помещении в AutoCAD. В начале строки идёт количество светильников, далее марка светильника h высота установки в метрах, и рекомендации по изменению количества светильников, например +1 означает что не хватает одного светильника данного типа для обеспечения нормируемой освещённости, или например -8 показывает что можно убрать 8 светильников данного типа. Если типов светильников несколько то данная информация предоставляется для каждого типа. В случае если светильники будут отмечены как "аварийные" (на странице "Потребители") то кроме зелёного поля появляется красное аналогичное поле с расчётом для аварийных светильников.

  4. расч.,Лк - расчётнаая величина освещённости в люксах

  5. норма,Лк - нормируемая величина для данного помещения из СП 52.13330.2016, и отражающая способность потолка/стен/пола

  6. м2 - площадь помещения

Для редактирования помещения, выбираем нужную строку и нажимаем F2

Увидеть нормы осещённости по всем помещениям можно отдельно на странице с калькулятором
